PHYSIK - LUFTBEFEUCHTUNG UND ADIABATISCHER KÜHLEFFEKT
Die Luft, die uns umgibt, ist eine Mischung verschiedener Gase. Ein wesentlicher Bestandteil der Luft ist Wasserdampf. Wichtig für das Verhältnis von Luft und Wasser ist das ständige Bestreben der Luft, bis zu ihrer Sättigung dampfförmiges Wasser aufzunehmen. Deshalb hat Luft immer einen Anteil Feuchte, egal ob in den Tropen oder in der Wüste.
Woran erkennt man zu trockene Luft?
Wir fühlen, wenn die Raumluft zu trocken ist. Auch das Feuchtemessgerät, das Hygrometer, spricht eine deutliche Sprache. Es beginnt mit einem Kitzeln in der Nase, bald darauf werden Zunge und Rachen trocken, Durst macht sich bemerkbar. Trockene Raumluft ist zunächst nur eine ärgerliche
Begleiterscheinung. Leicht kann daraus jedoch eine ernsthafte Gesundheitsgefährdung werden.

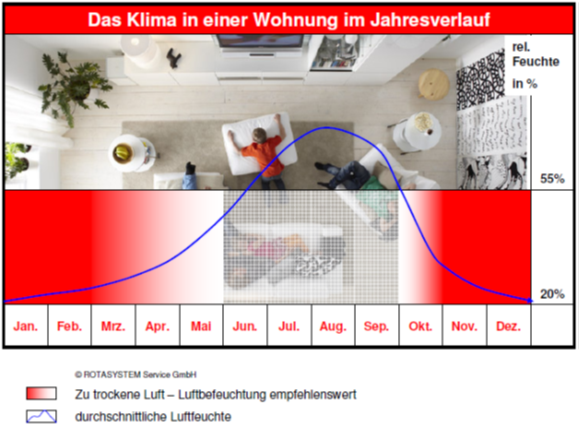

Denn bis zu 90% seines Lebens verbringt der Mensch in geschlossenen Räumen und damit hat das Raumklima im Büro, Zuhause und in der Freizeit einen entscheidenden Einfluss auf Gesundheit, Leistungsfähigkeit und das Wohlbefinden.

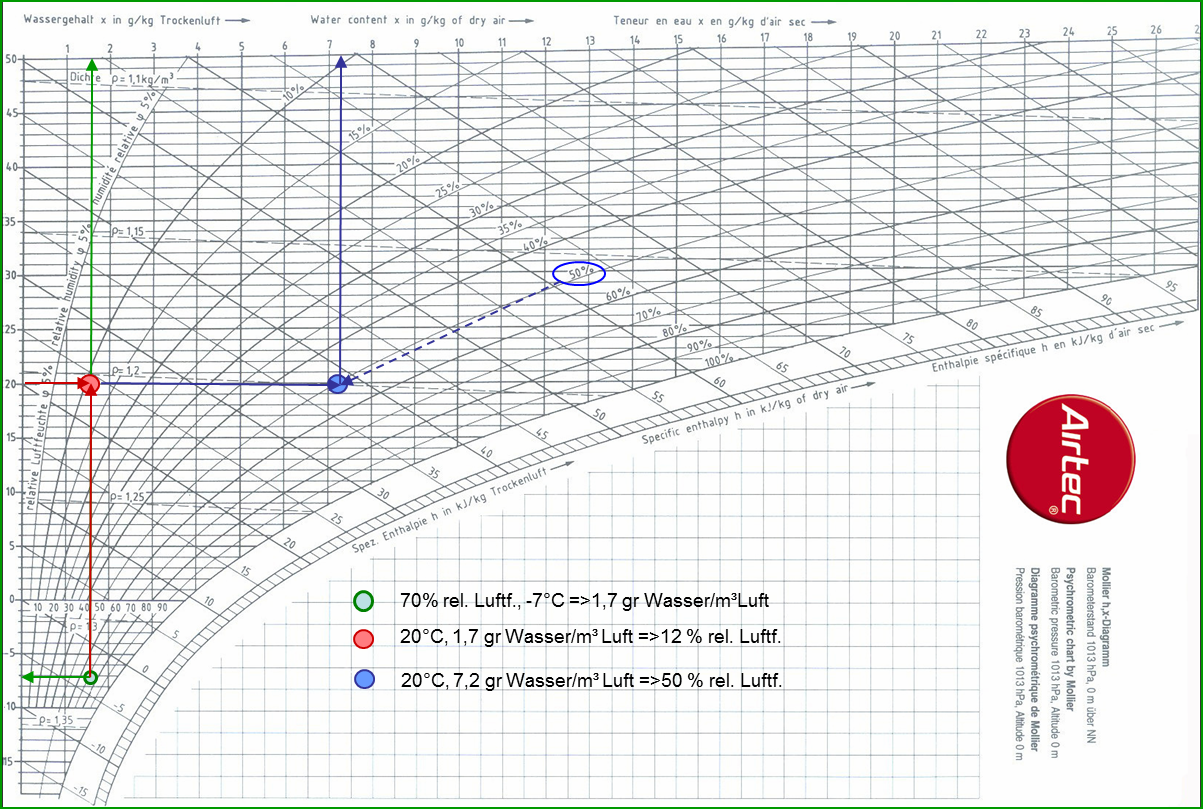

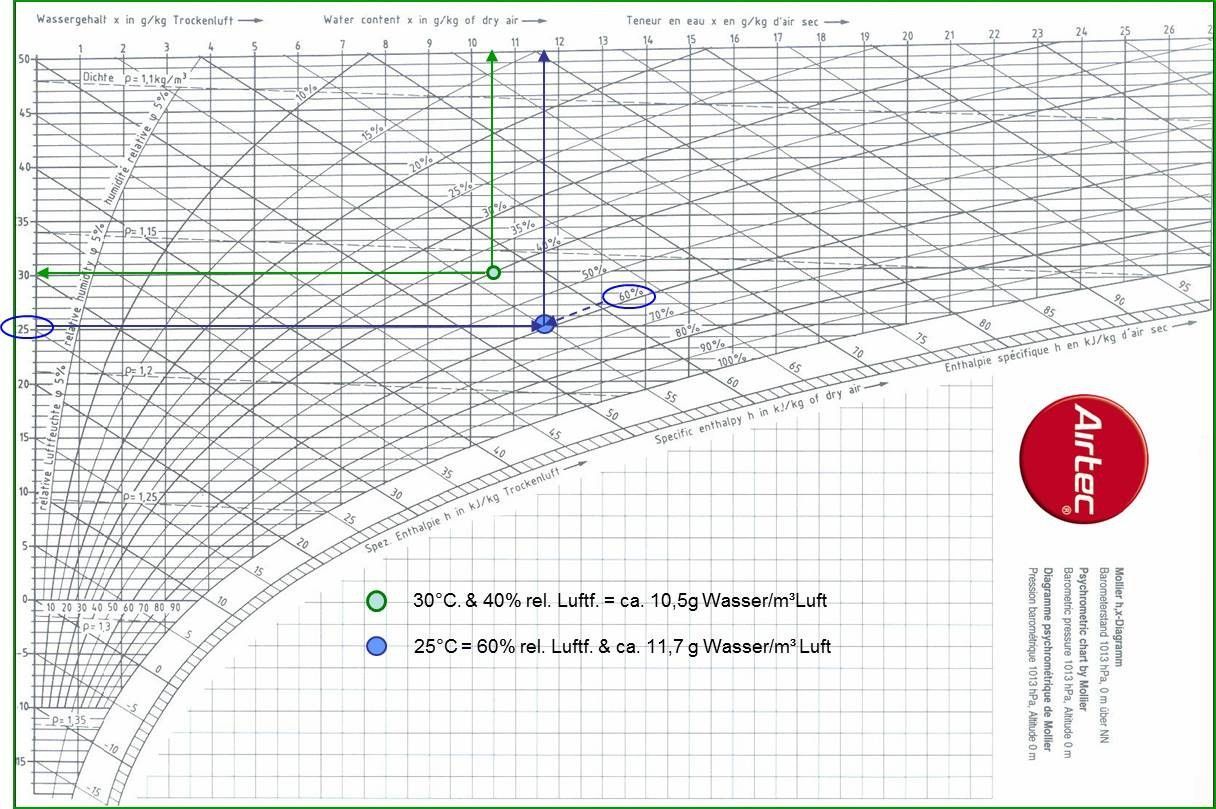

Was versteht man unter relativer Luftfeuchte?
Das Verhältnis zwischen der tatsächlichen Menge an Wasserdampf zu der max. Aufnahmefähigkeit ist die relative Luftfeuchte. Die Aufnahmefähigkeit von Luft an Wasser steigt somit mit der Temperatur.
UMLAUFSPRÜHBEFEUCHTER
Umlaufsprühbefeuchter (Luftwäscher) sind offene indirekte Befeuchtungslösungen und befeuchten durch grobes Einsprühen von Wasser gegen einen Tropfenabscheider. Das nicht verdunstete Wasser wird größtenteils am Tropfenabscheider abgeschieden und wieder umgewälzt.
Für die Hygiene sind je nach System Chemiezusätze, Abschlemmvorrichtungen und eine zyklische Frischwasserzufuhr erfoderlich.

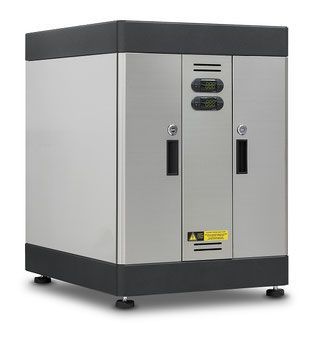

DAMPFBEFEUCHTER (GAS/ELEKTRISCH)
Dampfluftbefeuchter befeuchten richtig konfiguriert und ausgelegt äußerst hygienisch durch die Verdampfung von Wasser.
Eine Luftbefeuchtung mit Wasserdampf, bei der die Temperatur während der Befeuchtung im wesentlichen konstant bleibt, nennt man isotherme Luftbefeuchtung. Da der Dampf unter atmosphärischem Druck erzeugt wird, bleibt die Raumtemperatur nahezu unverändert.
Der Energieeinsatz für Dampferzeugung ist höher als bei den adiabaten Systemen, ebenso der Unterhalt in Form von Verschleißteilen und Wartungsintervallen
ULTRASCHALLBEFEUCHTER
Ultraschallbefeuchter sind offene Systeme. Dei Ultraschall-Schwingung des Wandlers verursacht Kavitation in unmittelbarer Nähe der Wasseroberfläche. Dadurch bilden sich gekreuzte Kapillarwellen, aus denen sich im Wellenberg kleinste Nebeltröpfchen (Aerosole im µ-Bereich) lösen. Diese Befeuchtereinheiten werden mit Osmosewasser versorgt.

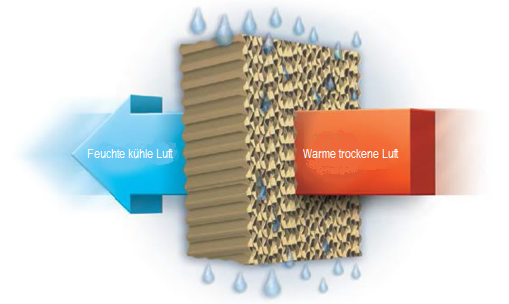

KALTVERDUNSTER
Kaltverdunster sind Glasfaser-Zellstoff, Keramik-oder Geflechtwaben über die mengengesteuert Wasser geführt und z.B. in den Luftstrom von Lüftungsanlagen verbaut werden.
Sie können auch als mobile Versionen mit integrierten und geregelten Luftventilatoren eingesetzt werden.
Bei diesen Systemen ist die Regelung träge.
Je nach Anlage, Wasserqualität und Systemsteuerung werden für die Hygienesicherheit Silberionen-Impfsysteme eingesetzt.

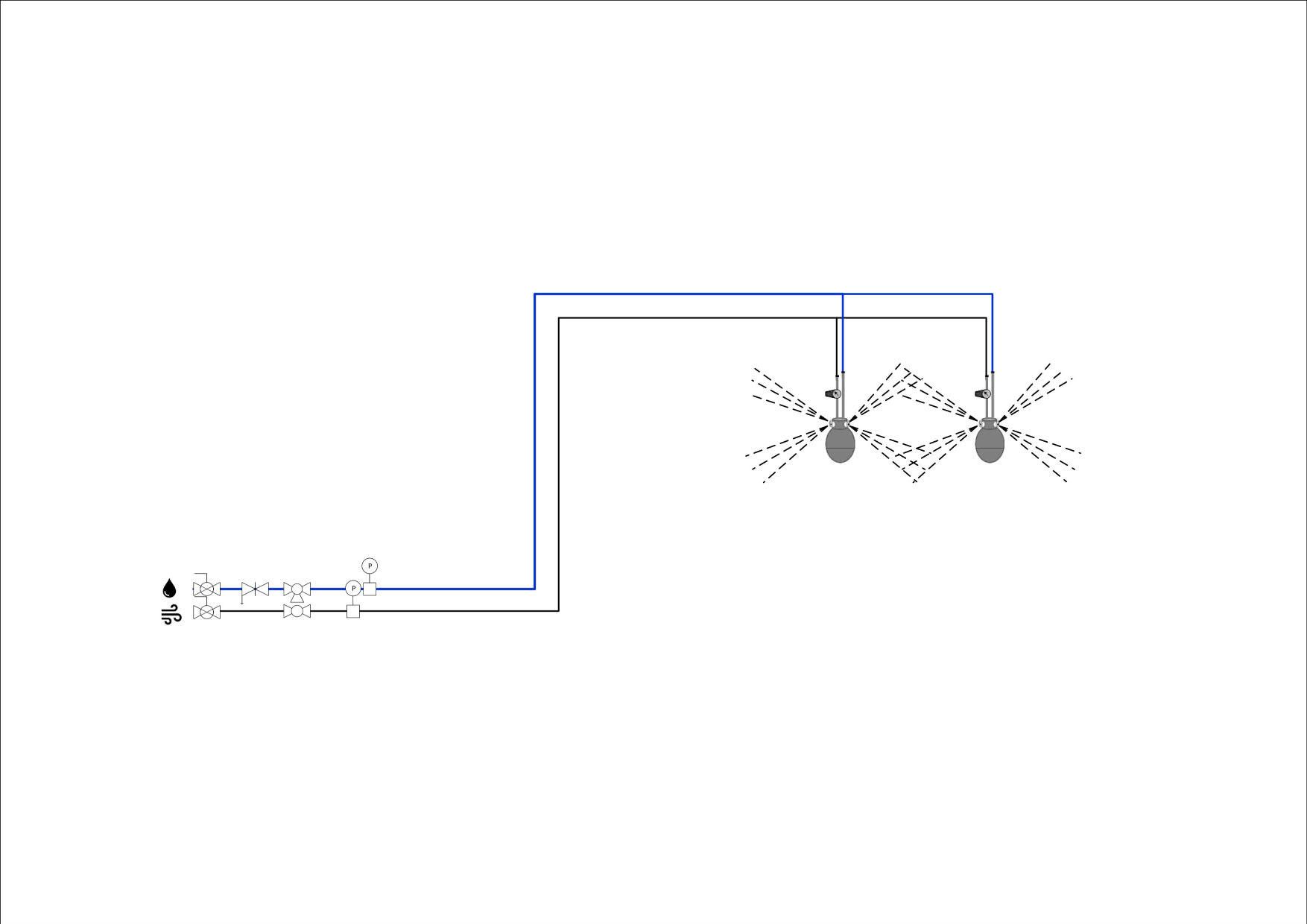

ZWEISTOFFBEFEUCHTER (DRUCKLUFT-WASSER)
Zweistoffbefeuchtersysteme können indirekt (Kanal) oder direkt (Raum) betrieben werden. Sie werden in der Regel durch gereinigte Druckluft und vollentsalztes Wasser versorgt.
Der geschlossene Aufbau der Systeme sichert einen hygienischen Betrieb.
Für den indirekten Einsatz in einem Kanal sind Tropfenabscheider erfoderlich.
EINSTOFFBEFEUCHTER (HOCHDRUCK- / NIEDERDRUCKPUMPE)
Einstoffbefeuchtersysteme mittels Hochdruck- oder Niederdruckpumpe können indirekt (Kanal) oder direkt (Raum) betrieben werden. Die Befeuchtung erfolgt in überwiegenden Fall über eine geregelte Pumpe, welche mit vollentsalztem Wasser versorgt wird.
Der geschlossene Aufbau der Systeme sichert einen hygienischen Betrieb.
Für den indirekten Einsatz in einem Kanal sind Seperatoren oder Tropfenabscheider erfoderlich.
Für den direkten Einsatz kommen je nach System Niederdruck- oder Hochdruckdüsen oder beim Hochdruck-System auch ventilationsuntestützte Zerstäuber zum Einsatz.
Der relativ niedrige Energieaufwand dieser Systeme ist energetisch gesehen im Vergleich zur möglichen Befeuchtungskapazität (min/max.) sehr interessant
Menschen verbringen einen Großteil Ihrer Zeit in geschlossenen Räumen. Sei es in Wohn- oder in Büroräumen bzw. Werkshallen.
Gesundheit und Wohlbefinden sind die Anforderungen an die Gebäudeplanung, zumal das Wohlbefinden die Leistungsfähigkeit der Mitarbeiter steigert.
Mensch und Raum stehen also in enger Wechselwirkung zueinander. Chemische, biologische und bauphysikalische Einflüsse sollten daher in ein optimal ausgewogenes Verhältnis gebracht werden, um Risiken zu minimieren oder auszuschließen.
Eine optimale Raumluftkonditionierung fördert die Leistungsbereitschaft von Bewohner oder Mitarbeiter, als auch das Wohlbefinden von Tieren. Neben einem guten Luftwechsel und der richtigen Dämmung, spielt die richtige Raumluftfeuchte eine sehr große Rolle.

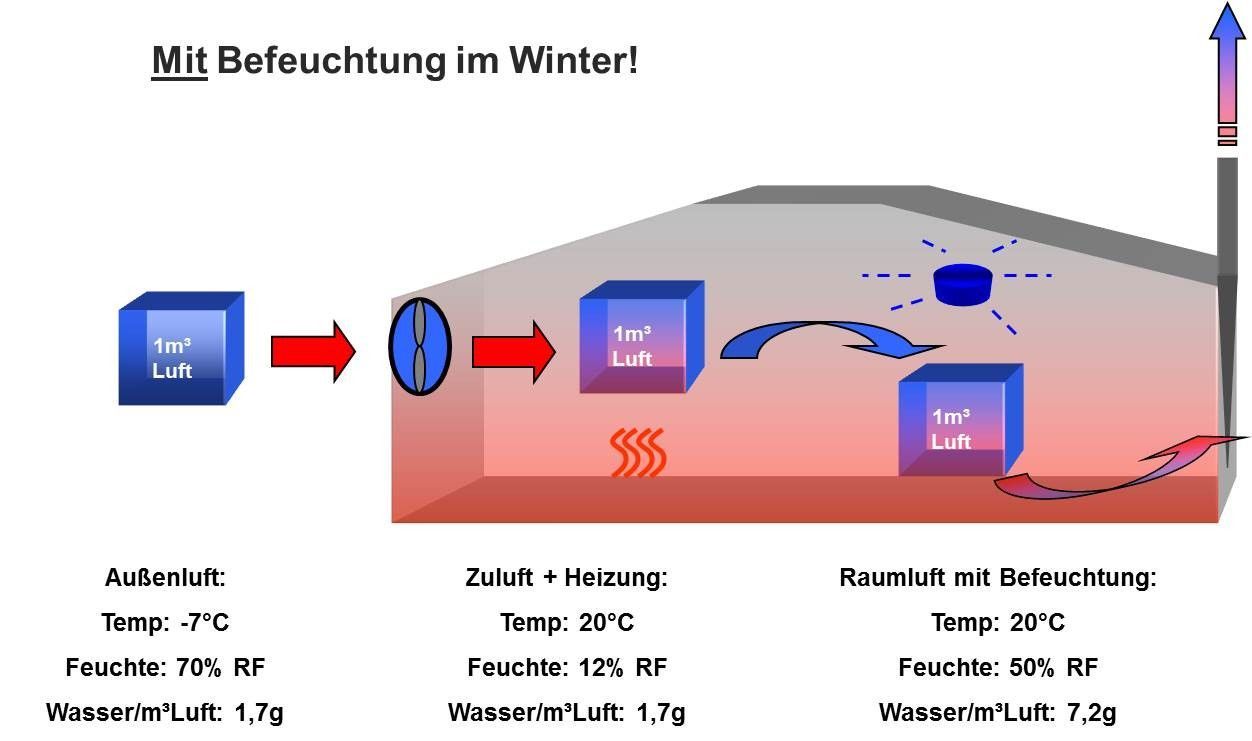

In Abhängigkeit der klimatischen Verhältnisse, schafft eine kontrollierte und gesteuerte Raumluftfeuchte ein behagliches Klima. Im Winter wird trockene Raumluft, verursacht durch die Heizperiode, mittels kontrollierter Befeuchtung ausgeglichen.
Krankheitsrisiken wie bakterielle Infekte, austrocknen von Nasen- und Augenschleimhäuten werden verhindert.

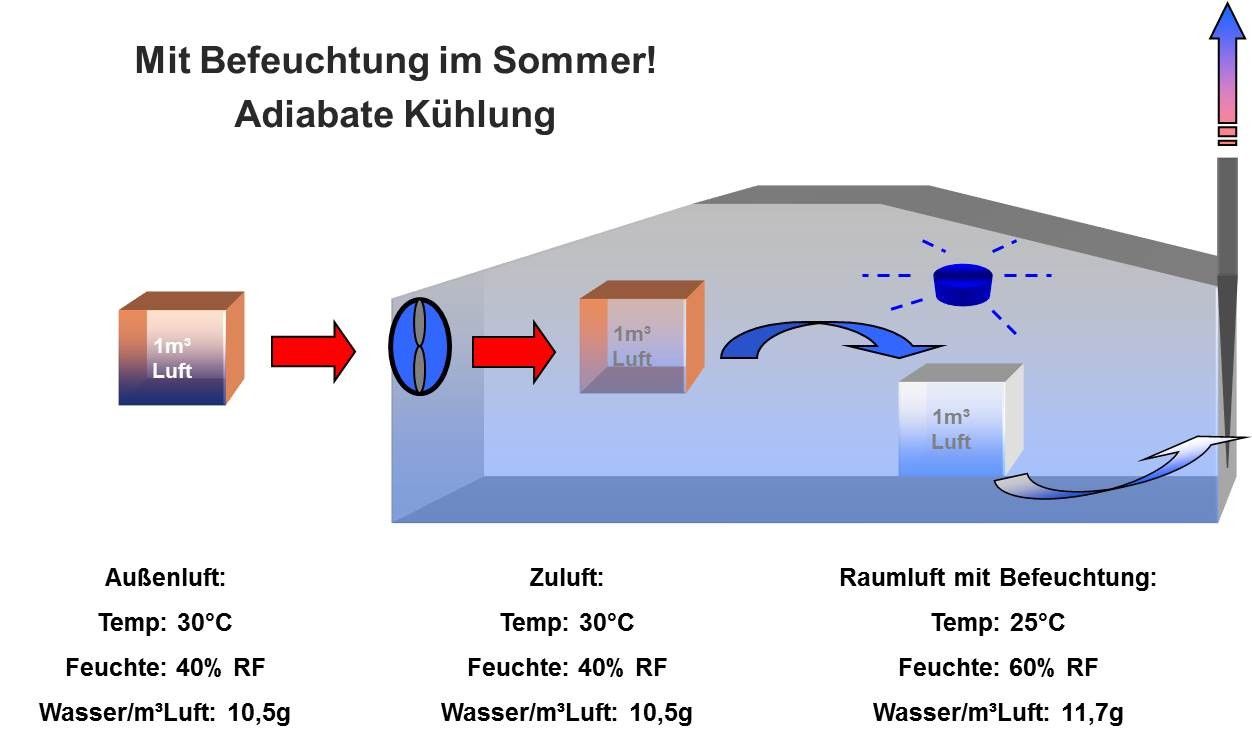

Im Sommer kann ein adiabater Kühleffekt die Leistungsbereitschaft deutlich erhöhen. Eine Reihe von weiteren Vorteilen, beziehet sich auf Geruchs- und Staubbindung und Qualitätsverbesserungen in Produktionen.

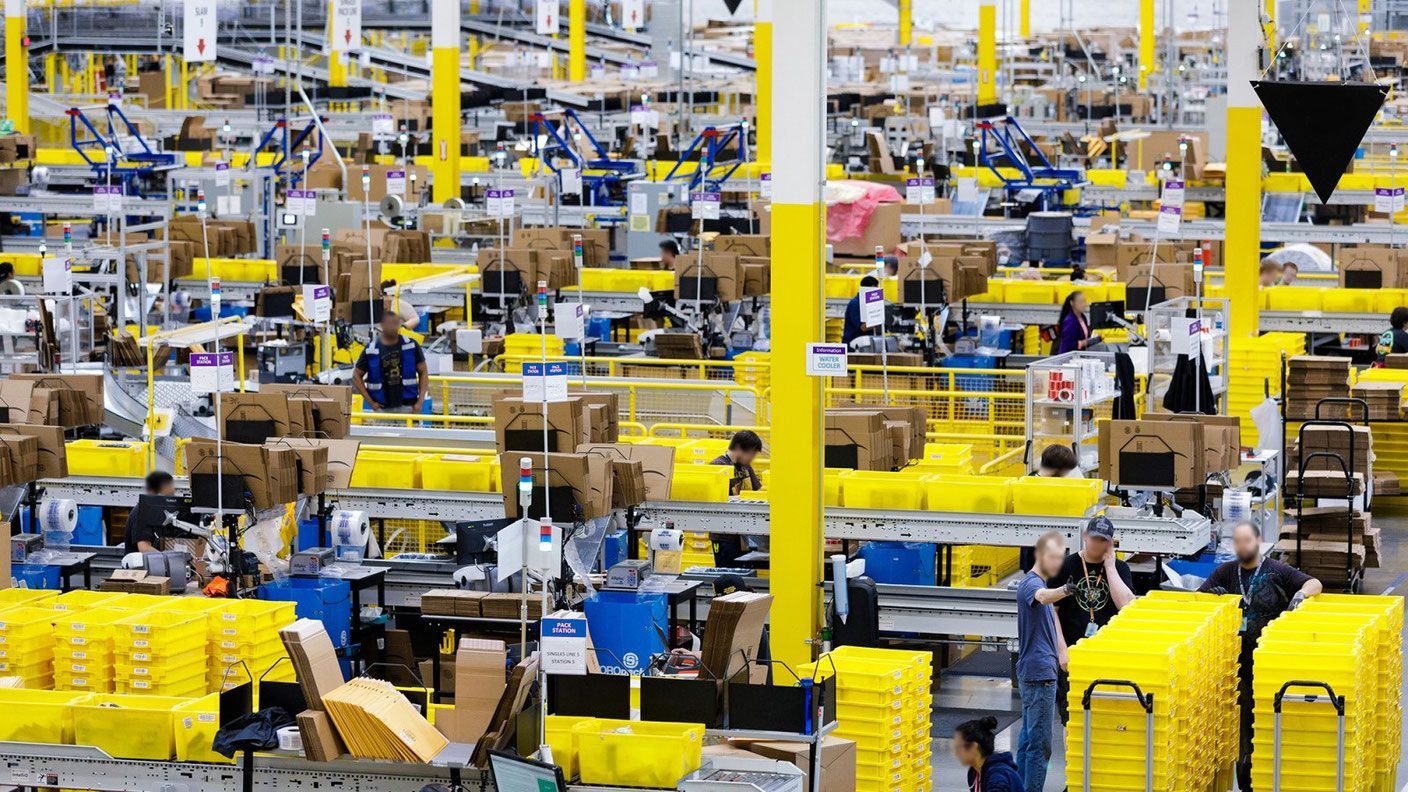

Prozessoptimierung
Prozessoptimierung durch konstante Raumluftfeuchte
Sie haben keinen Einfluss auf das Außenklima, aber Sie haben Einfluß auf ihr Raumklima!
Im Rahmen der Prozessoptimierung wirkt sich eine regulierte Luftfeuchtigkeit auf die verschiedensten Bereiche aus: Zum einen kann das Material dahingehend beeinflusst werden, die optimale Konsistenz für den Verarbeitungsprozess zu haben. Hier wird eine Regulierung über die Raumluftfeuchte besonders in den Bereichen der Textil-, Holz– und Papierverarbeitung bzw. für die Verarbeitung hygroskopischer Materialien eingesetzt als auch im Umgang mit Farben und Lacken. Durch die Optimierung der Konsistenz des Materials steigern Sie nicht nur die Qualität Ihrer Produkte, Sie reduzieren auch Ihren Ausschuss und senken Ihre Fehlerquote und Produktionskosten.
Mitarbeiter profitieren ebenfalls von einer Luftbefeuchtung: Atemluft und Klima werden um einiges angenehmer und gesünder. Vor allem Industriezweige wie die Textil-, Stein–, Holz– und Papierverarbeitung haben mit einer großen Staubentwicklung zu kämpfen.
Ein weiterer Störfaktor, der den Produktionsprozess negativ beeinflusst und zu einer höheren Fehlerquote und erhöhtem Ausschuss führt, sind elektrostatische Entladungen. Besonders in der Herstellung empfindlicher Elektronik sowie in der Verarbeitung von Kunststoffen kommt es verstärkt zu elektrostatischen Aufladungen. Dieser Störfaktor wird schnell und einfach durch eine Regulierung der Raumluftfeuchte unterbunden.
Staubbekämpfung
Eine optimal auf den Prozess abgestimmte Luftbefeuchtung senkt Staubaufwirbelungen, steigert die Produktivität und verbessert die Produktqualität. Kleinste Staubpartikel werden mittels mikrofeinster Wassermoleküle gebunden und somit Staubflug und Staubablagerungen auf Maschinen und Produkten erheblich reduziert.
Staub ist elektrisch negativ geladen, der Wassernebel wiederum ist bei der Vernebelung positiv.
Es entstehen Bindungskräfte. Durch die Diffusion des Wassernebels wird eine Ausbreitung von Stäuben im Raum vermieden und durch die Erhöhung der Luftfeuchte werden Staubverwirbelungen erheblich reduziert.

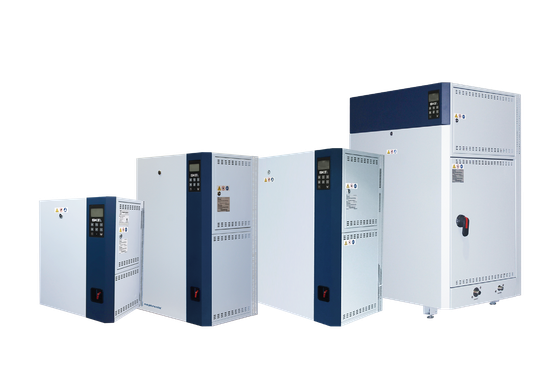

Rotasystem Neptronic SKE4
Die Dampfluftbefeuchter der Neptronic Serie SKE4 sind von klein bis groß hochflexible und vollautomatische Befeuchtersysteme für den hygienisch unbedenklichen Einsatz in Lüftungskanälen oder als direkte Befeuchtung.
Merkmale:

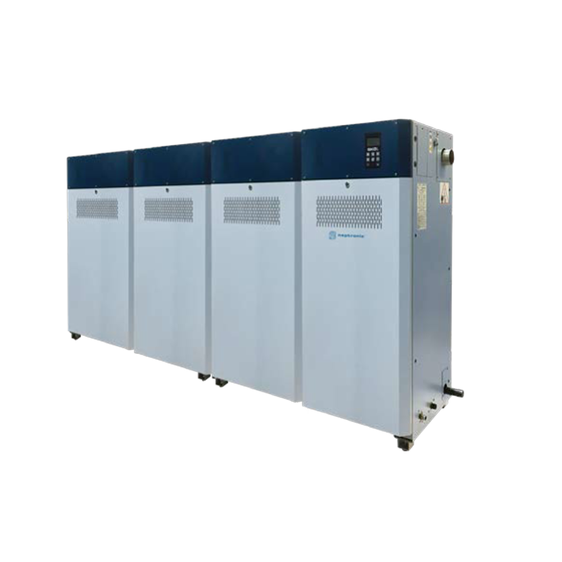

Rotasystem Neptronic SKG4
Der gasbefeuerte Luftbefeuchter SKG4 ist für die Dampf-Injektion in einen Kanal oder ine RLT-Anlage ausgelegt. Der Brenner kann für Erdgas oder Propangas ausgelegt werden. Die Anlage kann als Innen- oder Außenaufstellung (Option wetterfestes Gehäuße) geplant werden.
Merkmale SKG4 Systeme:
Rotasystem Neptronic SKS4
Als Hauptenergiequelle des SKS4 ist Rohdampf unter Druck aus einem kundenseitigen zentralen Kessel.
Der Rohdampf strömt durch den Wärmetauscher des Luftbefeuchters und liefert so die Energie zur Erzeugung von sauberem sterilisiertem Dampf, der in ein zu versorgendes System oder in den Kanal der RLT-Anlage (AHU) integriert wird.
Merkmale:

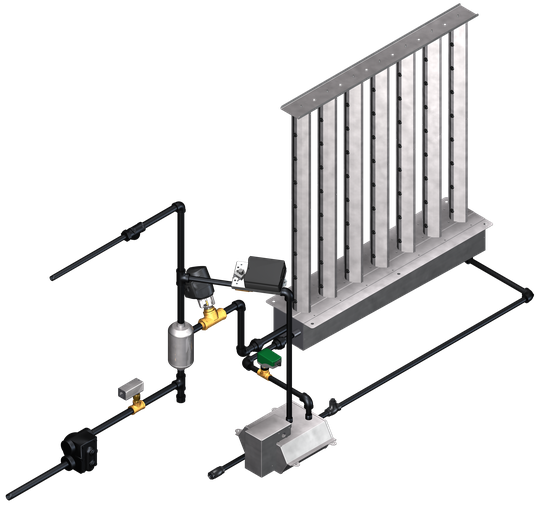

Direkt-Dampfbefeuchter
Das Rotasystem Neptronic SKD-Direktdampfsystem verwendet Niederdruck-Dampf aus einem hauseigenen Kessel (maximaler Druck von 1 bar) um die Luft zu befeuchten.
Merkmale:
EasySteam RLT-Dampfluftbefeuchter
Die Dampfluftbefeuchter der EasySteam Serie sind von klein bis groß hochflexible und vollautomatische Befeuchtersysteme für den hygienisch unbedenklichen Einsatz als Direktbefeuchter oder für RLT-Anlagen.
Merkmale:
Rotasystem Neptronic Systeme
Dampfdüsen

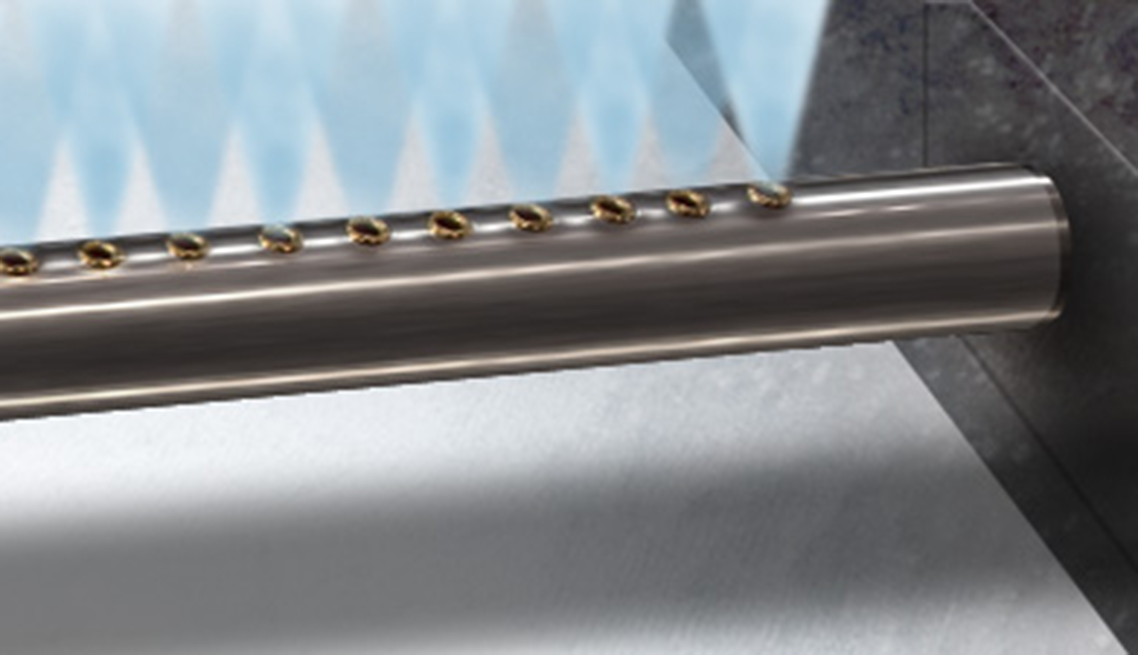

Verteilerlanzen
Kopfteil
Maßgefertigtes Design

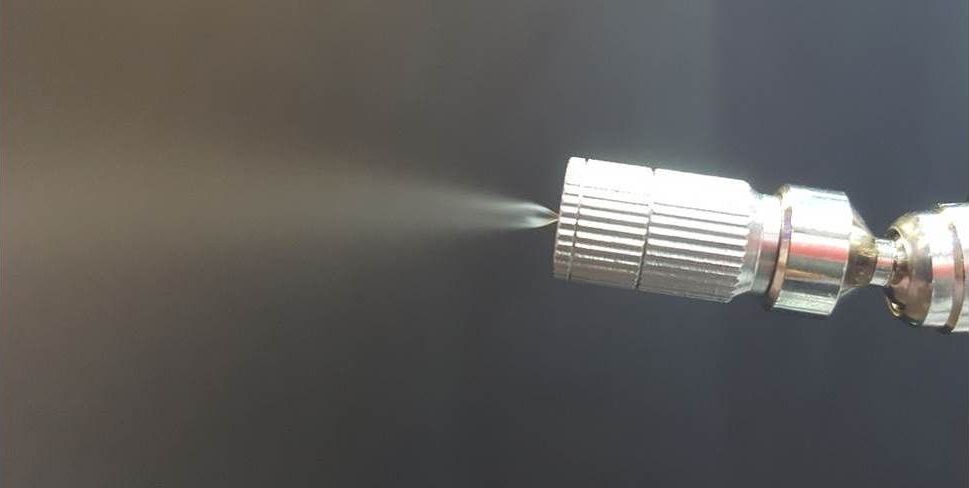

Hochdruckluftbefeuchtung
Hygienische und energieeffiziente Hochdruckluftbefeuchtung für die Industrie, Geschäfts- und Büroräume. Wahlweiser Einsatz von Zerstäubern mit Ventilationsunterstützung bei niedrigen Raumhöhen oder reine Düsensysteme ohne Ventilationsunterstützung.
Für eine kontinuierlich hohe Produktqualität und eine umweltfreundliche Produktion lässt sich
Airtec® regelmäßig durch Det Norske Veritas Danmark A/S auditieren.
Dazu gehört auch die ISO 22000 HACCP Prüfung (internationale Lebensmittelrichtlinie) für maximale Hygienesicherheit.
RAUMLUFTBEFEUCHTUNG - RLT-LUFTBEFEUCHTUNG
Funktion Ultraschall Luftbefeuchtung:
Um Ultraschallwellen für die Luftbefeuchtung nutzen zu können, muss elektrische Energie in mechanische Energie umgewandelt werden. Das erfolgt in dem piezoelektrischen Wandler
(auch Transducer und Schwinger genannt).
Schwingungen entstehen als Ergebnis eines Druckwechsels. Eine wiederholte Druckzunahme und Druckreduzierung produziert verschiedene Schallwellen. Für das menschliche Ohr sind die Frequenzen 16 - 20.000 Hz hörbar. Alle höheren Frequenzen werden als Ultraschall bezeichnet.
Eine Schwingungseinheit besteht somit aus dem Resonanzkreis, in dem die Hochfrequenz von
~1,7 MHz erzeugt wird und dem piezoelektrischen Wandler zu Umsetzung der elektrischen Frequenz
in eine proportionale, mechanische Schwingung.
Die piezokeramischen Wandler sind am Boden der Wasserwanne des Befeuchters angebracht. Bei Erregung des Wandlers leitet das Wasser die Ultraschall-Schwingungen zur Grenzschicht Wasser-Luft.
Das ständige Komprimieren / Dekomprimieren der Wassersäule über dem Wandler verursacht Kavitation in unmittelbarer Nähe der Wasseroberfläche. Dadurch bilden sich gekreuzte Kapillarwellen, aus denen sich im Wellenberg kleinste Nebeltröpfchen (Aerosole) lösen.
Die Aerosole haben einen sehr kleinen Durchmesser (~0,001-0,005 mm). Sie werden durch die Luftströmung im Befeuchter ausgetragen und vermischen sich sehr schnell mit der Umgebungsluft.

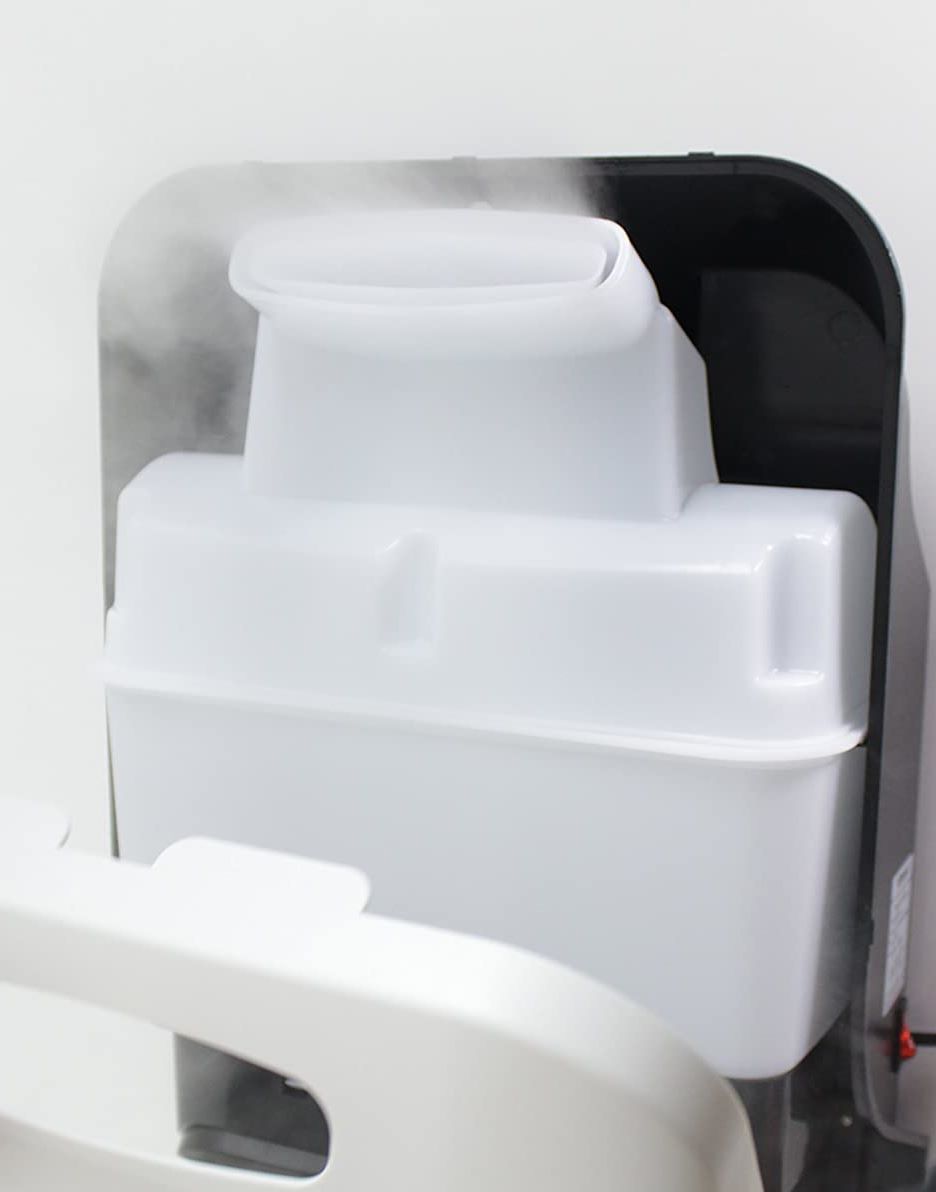

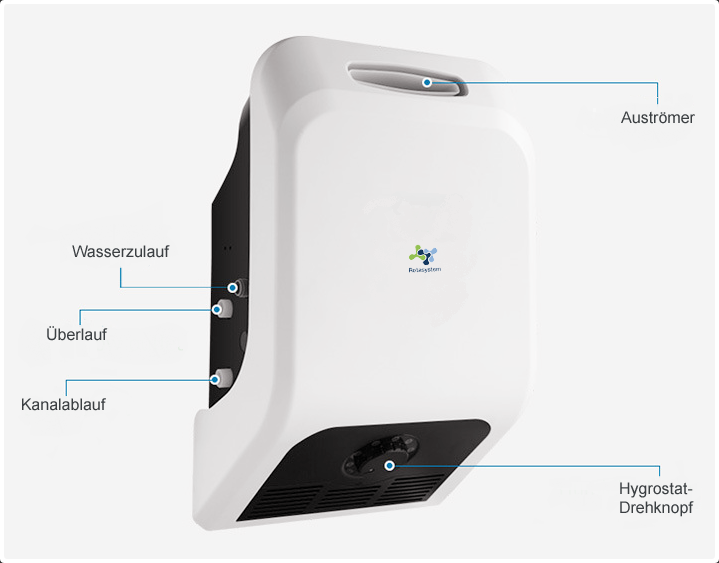

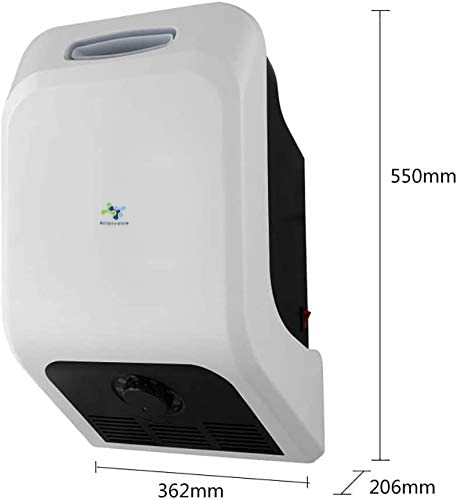

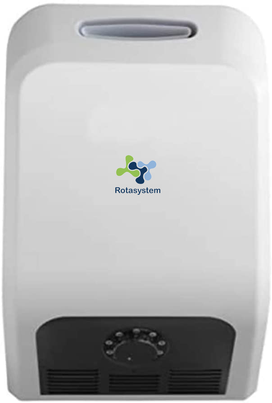

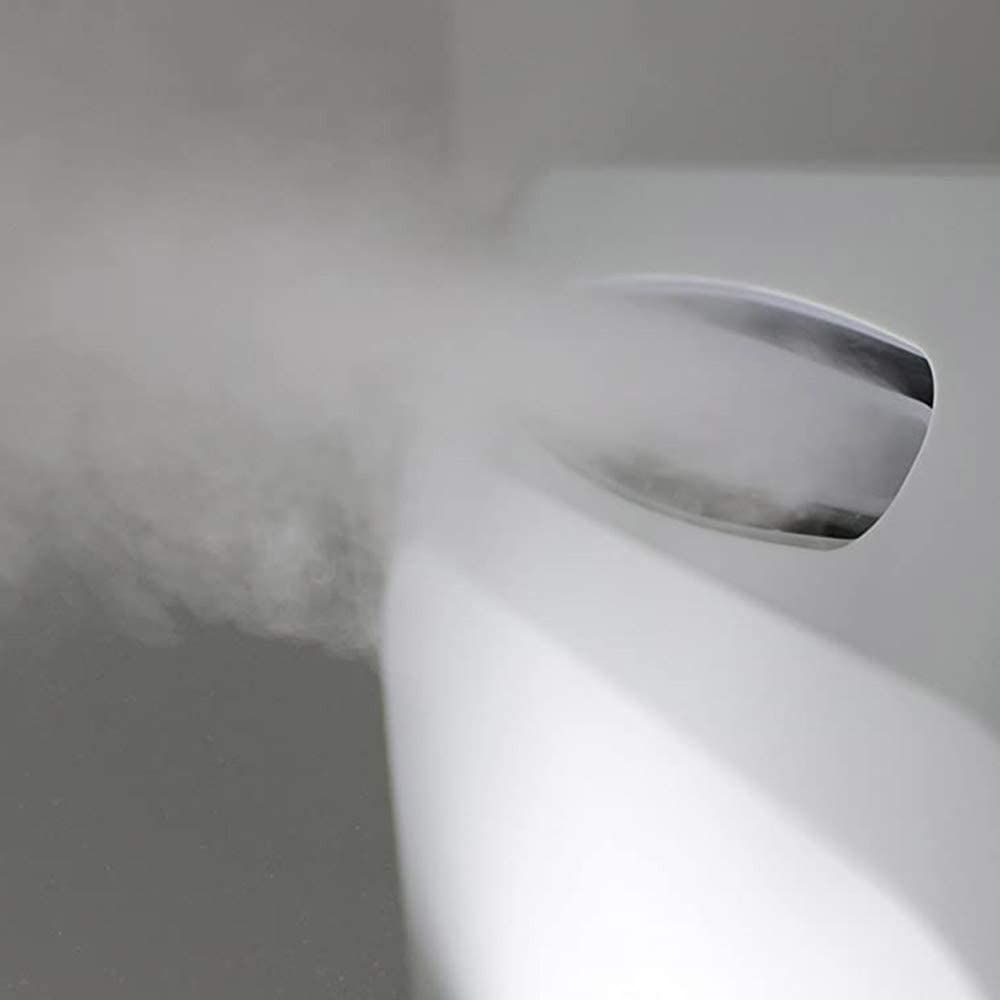

LUFTBEFEUCHTER ULTRASONIC WYM
Der Rotasystem WYM Ultraschallbefeuchter ist ein Befeuchtungssystem zur Wandmontage. Er eignet sich idealerweise für Büros und Räume mit geringem Luftwechsel. Der direkte Wasseranschluss (VE-Wasser) und Kanalabfluss ermöglichen einen konstanten Befeuchtungsbetrieb. Die Feuchteregelung kann über den integrierten Hygrostat-Drehregler, über ein Start-Stopp Signal der Stromversorgung oder über einen externen Feuchteregler erfolgen. Mehrere Systeme können im Verbund die Befeuchtungskapazität erhöhen.

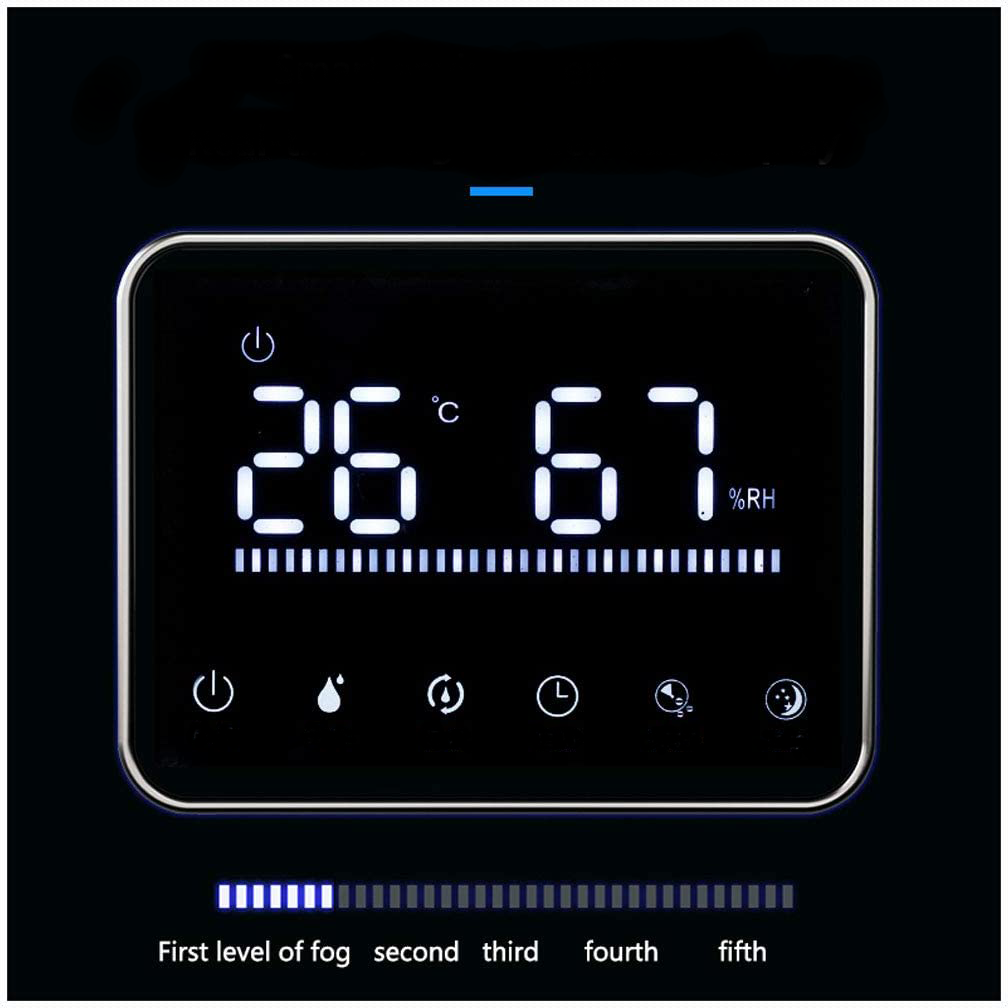

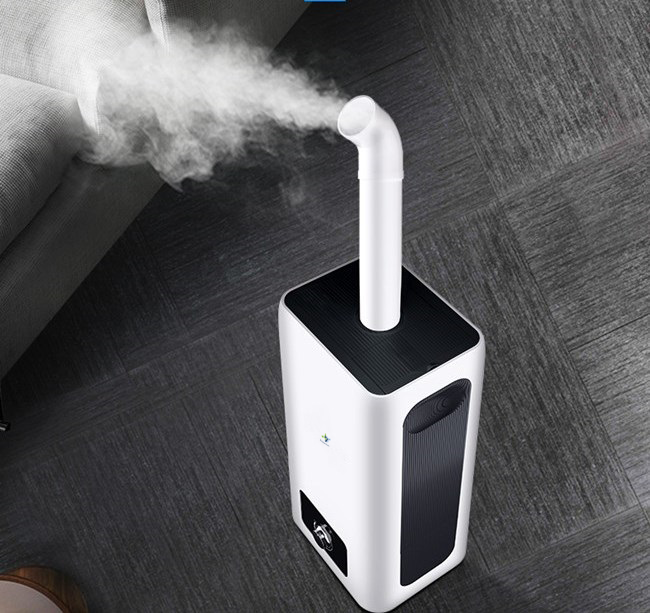

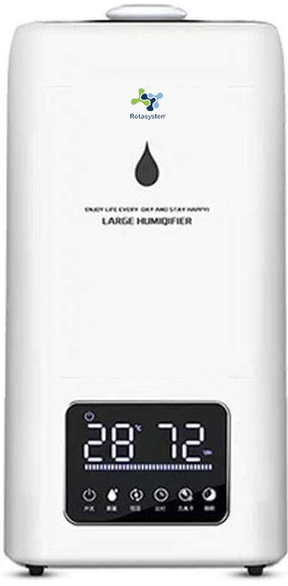

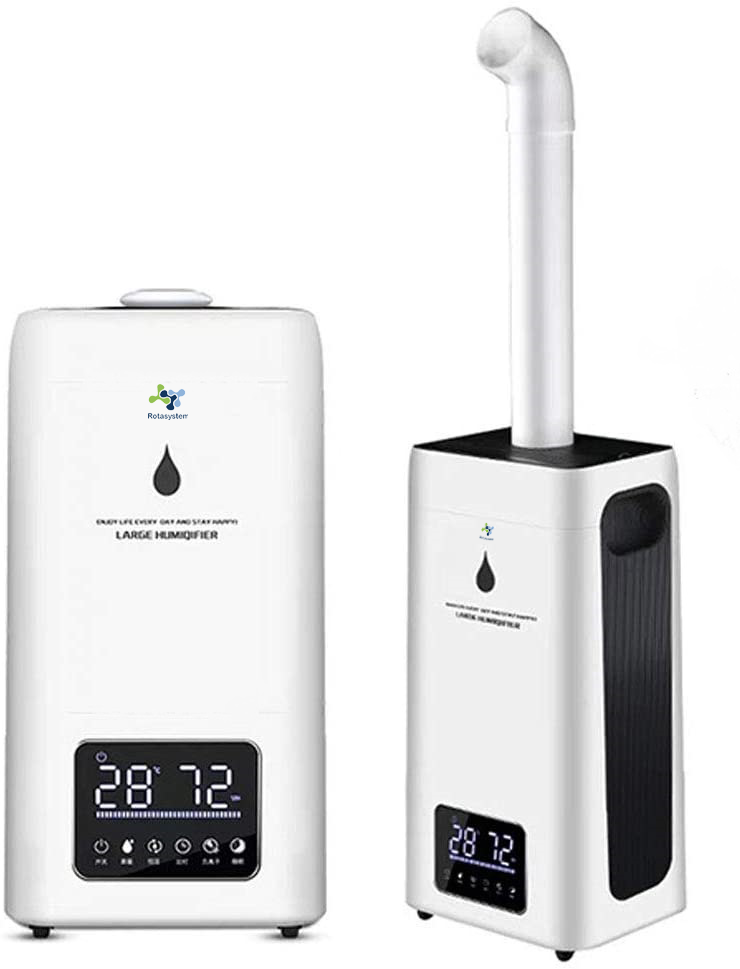

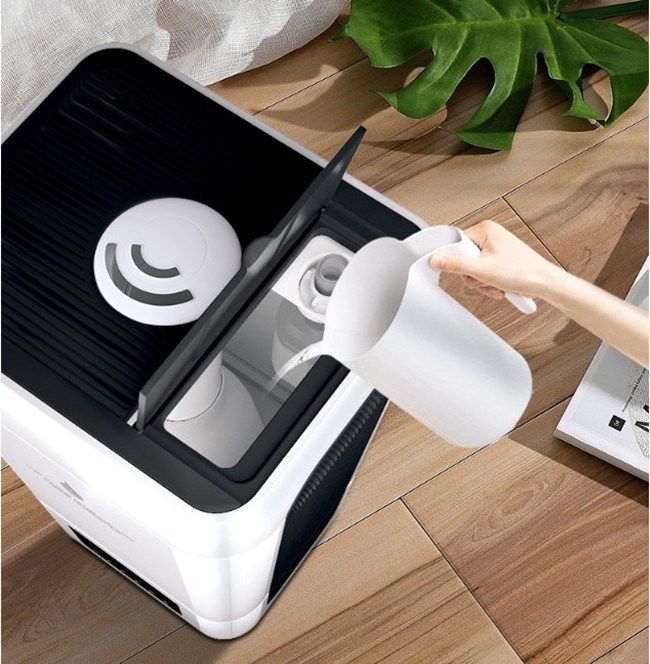

Der Rotasystem WYH Ultraschallbefeuchter ist ein Befeuchtungssystem zur Raumaufstellung. Er eignet sich idealerweise für Büros, Kindergärten, Schulen und/oder Räume mit geringem Luftwechsel und einem Raumvolumen bis zu 400 m³. Die Wasserversorgung erfolgt händisch, vorzugsweise mit entmineralisiertem Wasser (z.B. Brita-Filtration). Die Feuchteregelung erfolgt über den integrierten Digital-Hygrostatregler. Verschiede Auströmerversionen stehen zur Verfügung.
Alle Produkte stehen im Einklang mit unseren Aktivitäten, mit denen wir für Umwelt und Zukunft Verantwortung übernehmen. Unsere Systeme und Technologien sind auf geringsten Energieverbrauch und höchsten Emissionsschutz ausgelegt.

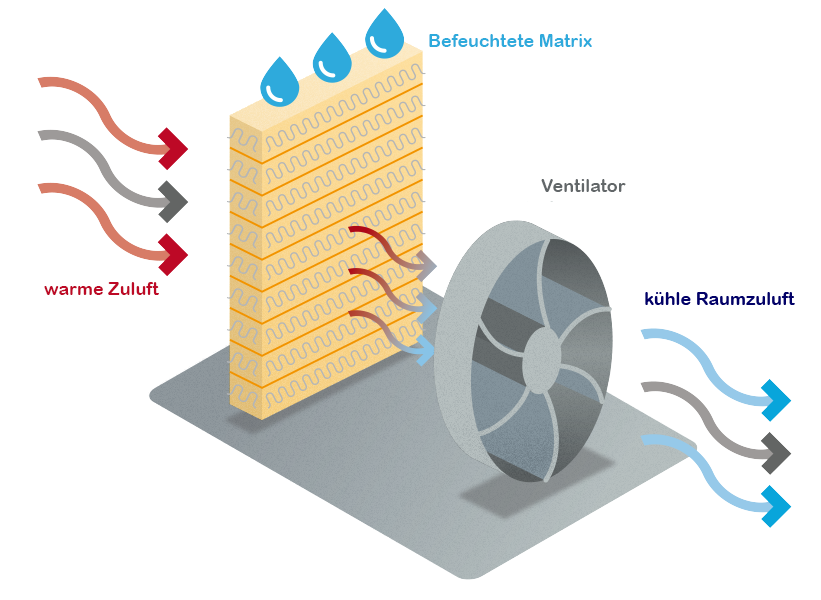

Verdunstungsbefeuchter sind Luftbefeuchtungslösungen für kleine bis große Räumlichkeiten, Lager, Büros oder Verkaufsräume, sowie Labore, Humidore und Kirchenorgeln, die nach dem Prinzip der Kaltverdunstung arbeiten.Luft wird angesaugt oder transportiert, vorfiltriert und im Anschluss über spezielle wasserbefeuchtete Glasfaserverdunstereinheiten geleitet. Durch deren spezielle Wabenstruktur wird eine besonders große Oberfläche erzeugt, die eine schnelle Verdunstung des Wassers in die Luft begünstigt, bei geringsten Druckverlust.
Die mittels Ventilator oder einer Luftzufuhr zugeführte Luft durchströmt die Wabe, nimmt Feuchtigkeit auf und wird gleichmäßig und niederschlagsfrei dem Raum wieder zugeführt. Je nach System wird die abgegebene Raumfeuchte über ein übergeordnetes System oder autark mittels Hygrostatschalter oder Feuchtesensor vollautomatisch gesteuert.
Komponenten für die Wasserversorgung, zusätzliche Hygiene und Sicherheit für alle Systeme runden die optimale Nutzung dieser Befeuchtungslösungen ab.
Fragebogen Luftbefeuchtung
Fragebogen für die Auslegung einer Raumluftbefeuchtung.
Einfach die Felder im PDF anklicken und ausfüllen.
Fragebogen Luftbefeuchtung 2016.pdf
Adobe Acrobat Dokument [118.1 KB]
Rotasystem HydroSens AHU Kanal-Luftbefeuchtung
HydroSens AHU Kanalluftbefeuchtungssystem. Ein System für bis zu drei RLT-Anlagen
Rotasystem HydroSens AHU.pdf
Adobe Acrobat Dokument [1.7 MB]
HydroSens AHU Ausschreibungstext
Zur Planung für Ausschreibungen von RLT-Anlagen durch Planer und Ingenieurbüros.
HydroSens AHU-Ausschreibungstexte.pdf
Adobe Acrobat Dokument [78.1 KB]
Rotasystem HydroSens InRoom Hochdruck-Luftbefeuchtung
HydroSens Raumluftbefeuchtungssystem zur direkten Raumluftbefeuchtung
Rotasystem HydroSens InRoom-22.pdf
Adobe Acrobat Dokument [839.9 KB]
